Enkonduko
SAE Hidraŭlikaj Tubaj Flanĝoj estas alt-efikecaj konektkomponentoj dizajnitaj por sekura, lika-rezista fluida translokigo en postulemaj hidraŭlikaj sistemoj. Fabrikitaj laŭ normoj SAE J518 kaj ISO 6162, ĉi tiuj flanĝoj certigas fidindan rendimenton en altpremaj aplikoj tra diversaj industrioj.
Specifoj
|
PARTNO. |
GRANDO DE FLANĜO |
HOSE BORE |

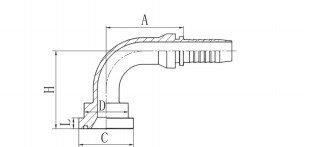

DIMENSIOJ |
|||||
|
DN |
Paŭzostreko |
A |
C |
D |
H |
L |
||
|
87641-08-08 |
1/2" |
12 |
08 |
58.9 |
31.7 |
24 |
24 |
7.75 |
|
87641-08-12 |
1/2" |
20 |
12 |
74.9 |
31.7 |
24 |
27.5 |
7.75 |
|
87641-12-10 |
3/4" |
16 |
10 |
72.5 |
41.3 |
32 |
28.2 |
8.76 |
|
87641-12-12 |
3/4" |
20 |
12 |
79.2 |
41.3 |
32 |
31.8 |
8.76 |
|
87641-16-16 |
1" |
25 |
16 |
90.2 |
47.6 |
38 |
34.7 |
9.53 |
|
87641-20-20 |
1.1/4" |
32 |
20 |
103.8 |
54 |
44 |
41.5 |
10.29 |
|
87641-24-20 |
1.1/2" |
32 |
20 |
105.8 |
63.5 |
51 |
45.1 |
12.57 |
|
87641-24-24 |
1.1/2" |
40 |
24 |
116.2 |
63.5 |
51 |
45.5 |
12.57 |
|
87641-32-24 |
2" |
40 |
24 |
125.4 |
79.4 |
67 |
54.7 |
12.57 |
|
87641-32-32 |
2" |
50 |
32 |
135.7 |
79.4 |
67 |
52.7 |
12.57 |
Parametroj/Teknikaj Datumoj
|
Originala |
ZheJang, Ĉinio |
Livera dato |
Intertraktebla |
|
Atestado |
GB/T19001-2016 idt ISO9001:2015 |
Pakado |
eksporta normo |
|
Materialo |
Karbona Ŝtalo |
Garantio |
1 jaro |
|
Pagperiodo |
TT |
MOQ |
2000 |
|
Kondiĉo |
Nova |
Koloro |
Blanka zinko, kolora zinko |

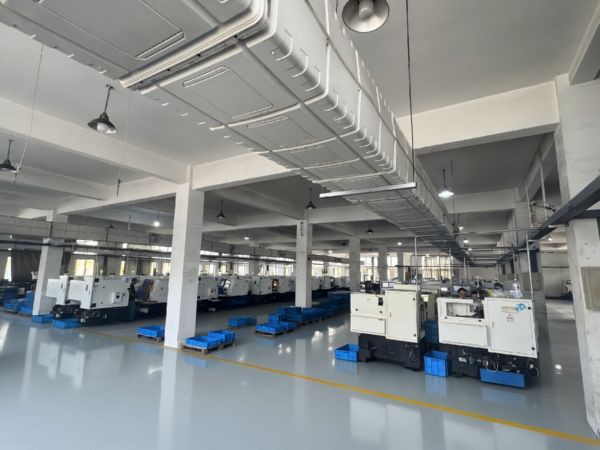

Pri Kompanio
Avantaĝoj
Nekomparebla Premo-Rendimento
Realigita por elteni ĝis 10,000 PSI-eksplodan premon
30% pli alta prema takso ol normaj SAE-postuloj
Subtenas sigelintegrecon sub ekstremaj premaj biciklaj kondiĉoj
Precizeca Fabrikado-Plejboneco
CNC maŝinprilaborita al ± 0.005" toleremo por perfekta taŭgeco
Forĝita konstruo (ne gisita) por supera forto
Mikro-finitaj sigelaj surfacoj (Ra < 0.4μm)
Supera Materiala Kvalito
Aviadila-karbona ŝtalo kun plifortigita lacecrezisto
Opcio de neoksidebla ŝtalo 316L kun 5x koroda rezisto
Plena materiala spurebleco kun muelejaj testatestiloj
Liko-Pruvo-Garantio
Propra teknologio Quad-Seal™ (primaraj, malĉefaj kaj duoblaj sekurkopioj)
Antaŭ-instalitaj alt-efikecaj FKM O-ringoj (-65 gradoj F ĝis +400 gradoj F)
100% premo provita al 1.5x laborpremo
Industrio-Gvida Fortikeco
50% pli longa funkcidaŭro ol industria normo
Specialaj harditaj surfacoj por abrazivaj fluidaj aplikoj
Efika-rezista dezajno por alta-vibraj medioj
Tutmonda Konformeco kaj Atestado
Atestita laŭ SAE J518, ISO 6162, kaj ASME B16.5
PED 2014/68/EU konforma
Disponeblaj maraj aproboj de ABS kaj DNV-GL
Instalado Avantaĝoj
Laser-gravuritaj identigmarkoj por facila orientiĝo
Pre-kunmetite per viciggvidiloj
40% pli rapida instalado ol konvenciaj flanĝoj
Personigo Kapabloj
Havebla en grandecoj de 1/4" ĝis 6"
Specialaj materialoj inkluzive de Monel, Hastelloy kaj titanio
Propraj havenaj agordoj kaj premaj taksoj
Rigora Kvalita Asekuro
100% dimensia konfirmo kun CMM
Ultrasona testado por materiala integreco
Bata spurebleco kun unikaj seriaj numeroj
Senekzempla Teknika Subteno
Dediĉita aplikaĵa inĝenieristiko
Senpaga hidraŭlika sistema analizo
Trejnado pri instalo en-reteja disponebla
Oftaj Demandoj
Q: Kiajn normojn plenumas viaj SAE-flanĝoj?
A: Niaj flanĝoj renkontas:
SAE J518 (Kodo 61 & 62)
ISO 6162 (Serio 1 & 2)
DIN 20066
ASME B16.5 (laŭ peto)
Q: Kiuj premaj taksoj disponeblas?
A: Normaj premaj klasoj:
3000 PSI (207 bar) norma serio
6000 PSI (414 bar) alta-prema serio
Propraj dezajnoj ĝis 15,000 PSI (1034 bar)
Q: Kiajn materialojn vi proponas?
A: Normaj materialoj:
AISI 4130 karbona ŝtalo
304/316 neoksidebla ŝtalo
Specialaj alojoj:
Dupleksa 2205
Inconel 625
Titanio Grado 5
Q: Kiel mi elektas la ĝustan flanĝan grandecon?
A: Ŝlosilelektadaj parametroj:
Pipo nominala grandeco (NPS)
Sistemo funkcianta premo
Fluaj postuloj (GPM)
Temperaturintervalo
Niaj inĝenieroj provizas senpagan konsiladon pri grandeco
Q: Kiuj sigelaj elektoj disponeblas?
A: Sigelaj agordoj:
O-ringa vizaĝsigelo (ORFS) - normo
RTJ (Ringa Tipo Junto)
Ebena vizaĝo kun helikforma vunda gaskedo
Metal-al-metala sigelo por alt-temp-aplikoj
Q: Ĉu viaj bridoj estas interŝanĝeblaj kun aliaj markoj?
A: Jes, niaj flanĝoj:
Konservu plenan dimensian plenumon de SAE/ISO
Estas 100% interŝanĝeblaj kun normaj dezajnoj
Inkluzivi tolere{0}}kontrolitajn pariĝajn surfacojn
Q: Kio estas via plumbotempo por kutimaj mendoj?
A: Produktadaj templinioj:
Stokaĵoj: 24-hora sendo
Norma kutimo: 5-7 labortagoj
Specialaj alojoj: 2-3 semajnoj
Krizaj produktadfendoj haveblaj
Q: Ĉu vi provizas instaladon subtenon?
A: Ampleksa subtena pako:
Ciferecaj tordmomantaj kalkuliloj
3D instalaj kuraĝigoj
Gvidiloj pri kampo-instalado
Sendado de teknikisto en la retejo (laŭvola)
Q: Kiajn atestojn vi konservas?
A: Nunaj atestiloj:
ISO 9001:2015 (QMS)
API Q1 (Nafto kaj Gaso)
PED 2014/68/EU Kategorio IV
DNV-GL Marine
Q: Kia bontenado rekomendas?
A: Preventa prizorgado:
Jara tordmomanta konfirmo
Dujara sigelinspektado
5-jara ultrasona testado
Anstataŭigo post 50,000 cikloj
